消弧过电压保护装置的工作原理
提供者： 来源：相地短路保护,单相接地保护,零序保护,KWXD45,KWXD4595,中性点电阻柜,相地检测保护装置,KWCK-1型开关状态指示仪,保定市科威电力科技有限公司官网 时间：2020-01-13
在6.3或10.5kV母线上加装消弧及过电压保护装置，该装置主要由控制器ZK、FU组件、电压互感器、可分相操作的真空接触器JZ及三相组合式过电压保护器等组成。
当系统发生单相接地时，信号转换器PT产生的电压信号U△将由低电平变成高电平，ZK接到U△变化的高电平信号后启动中断，ZK对Uao、Ubo、Uco的三相信号进行计算处理，判断接地相别和接地属性，根据接地属性ZK作出如下处理：
如果故障是稳定的金属性直接接地，则ZK发出故障相别及接地属性（金属接地）的指示信号。并与微机选线保护联络，由它处理解决。
如果故障是不稳定的间歇性弧光接地，则判定接地的相别，同时发出指令使JZ中对应的一相接地。这时，系统由不稳定的弧光接地转变成稳定的金属性直接接地，故障相的对地电压降为零，故障点的弧光消矢，其他两相的对地电压稳定在线电压。JZ之一动作接地数秒钟之后，ZK令接地的JZ断开一次。若JZ断开后再无弧光接地故障现象，说明这一接地故障是暂时的，系统恢复正常运行，ZK退回原始状态。若JZ断开后，再次出现弧光接地，则ZK认定这一故障为永久性的弧光接地，此时再另JZ闭合，并按预先设定的程序发出警告信号，告知值班人员故障发生的相别；同时ZK与微机选线保护联络，由选线保护进行处理。在JZ断开接地点的过程中出现的短暂的过电压，由WGB进行限制。而JZ第二次（连续的同一相）闭合接点后不再分开，只有当故障线路自动或者人工切除后，由中控室或现场给ZK发出复位指令，ZK收到复位指令后，才让JZ断开，系统恢复正常。

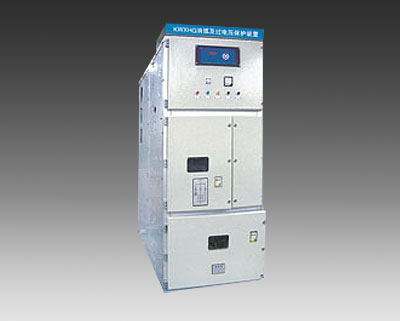

KWXHG消弧及过电压保护装置
当系统发生单相接地时，信号转换器PT产生的电压信号U△将由低电平变成高电平，ZK接到U△变化的高电平信号后启动中断，ZK对Uao、Ubo、Uco的三相信号进行计算处理，判断接地相别和接地属性，根据接地属性ZK作出如下处理：
如果故障是稳定的金属性直接接地，则ZK发出故障相别及接地属性（金属接地）的指示信号。并与微机选线保护联络，由它处理解决。
如果故障是不稳定的间歇性弧光接地，则判定接地的相别，同时发出指令使JZ中对应的一相接地。这时，系统由不稳定的弧光接地转变成稳定的金属性直接接地，故障相的对地电压降为零，故障点的弧光消矢，其他两相的对地电压稳定在线电压。JZ之一动作接地数秒钟之后，ZK令接地的JZ断开一次。若JZ断开后再无弧光接地故障现象，说明这一接地故障是暂时的，系统恢复正常运行，ZK退回原始状态。若JZ断开后，再次出现弧光接地，则ZK认定这一故障为永久性的弧光接地，此时再另JZ闭合，并按预先设定的程序发出警告信号，告知值班人员故障发生的相别；同时ZK与微机选线保护联络，由选线保护进行处理。在JZ断开接地点的过程中出现的短暂的过电压，由WGB进行限制。而JZ第二次（连续的同一相）闭合接点后不再分开，只有当故障线路自动或者人工切除后，由中控室或现场给ZK发出复位指令，ZK收到复位指令后，才让JZ断开，系统恢复正常。
